groov I/O
OPTO22社は、1974年にフォトカプラによる光絶縁機能を有するSSR(ソリッドステートリレー)”22”種類を開発・販売し事業をスタートしています。以降、世代に応じた技術を導入したI/Oモジュールをシリーズ化して現在に至っており groov EPIC シリーズにも groov I/O として、各種信号に対応するI/Oモジュール製品を提供しています。
groov I/Oの特徴
EPICで利用できるI/Oには、以下のポイントがあります。
- 4~24チャネル搭載のモジュール(ホットスワップ可能)
- 4,8,16個のモジュールを実装可能なDINレールマウントのステンレスシャーシ
- デジタル信号にはチャネル独立(コモンなし)タイプ、アナログ信号にはチャネル間絶縁タイプ有

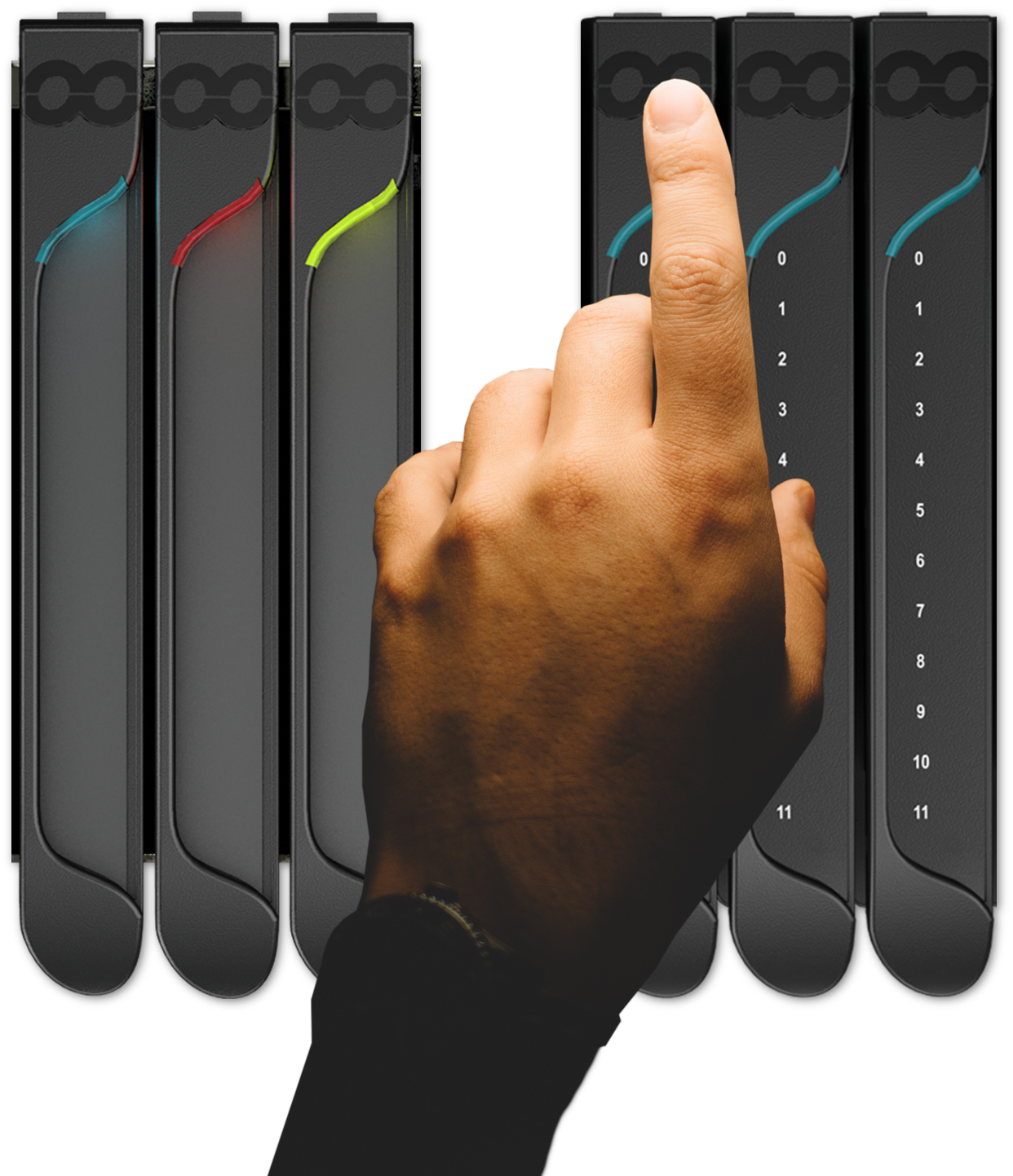

- モジュール状態表示用カラーLED
水色(アクア) - 正常
赤色(レッド) - モジュールオフライン
黄色(イエロー) - エラー発生チャネル有 - モジュールタッチパッドでタッチスクリーンへモジュール状態表示
- スプリングクランプ式端子台(0.08-2sq)

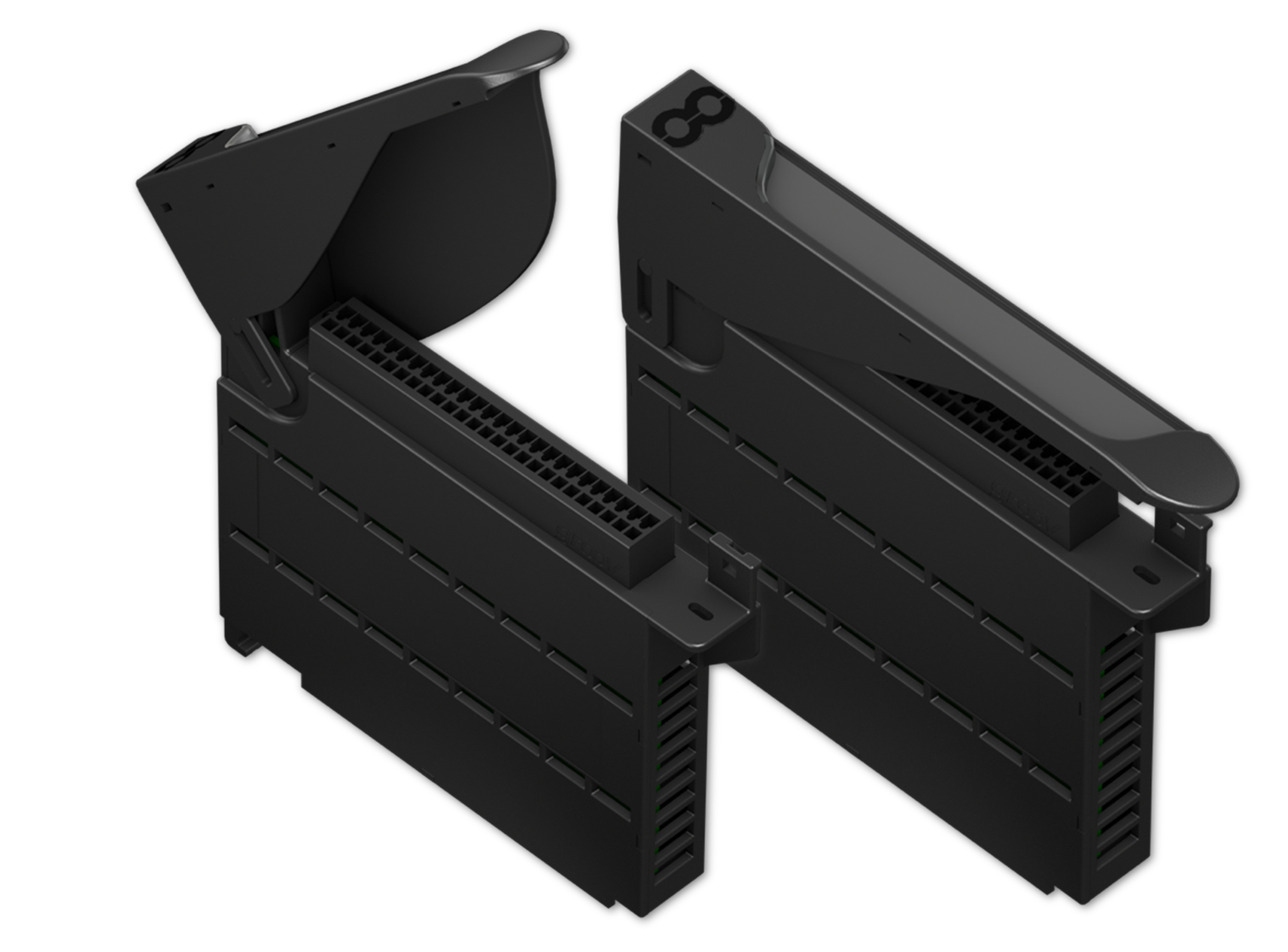

- 2段階可動式配線コネクタカバー
- キャプティブスクリューによるモジュールのシャーシへの固定
- Guaranteed-for-life I/O
(OPTO22社 I/Oモジュール保証制度)
モジュール一覧
デジタル入力モジュール
GRV-IAC-24 | 24チャネル AC入力モジュール, 85-140 VAC |
---|---|
GRV-IACS-24 | 24チャネル AC入力モジュール, 85-140 VAC,ON/OFF状態取得のみ |
GRV-IACI-12 | 12チャネル AC入力モジュール, 85-140 VAC, チャネル独立 |
GRV-IACIS-12 | 12チャネル AC入力モジュール, 85-140 VAC, チャネル独立, ON/OFF状態取得のみ |
GRV-IACHV-24 | 24チャネル AC入力モジュール, 180-280 VAC |
GRV-IACHVS-24 | 24チャネル AC入力モジュール, 180-280 VAC, ON/OFF状態取得のみ |
GRV-IACIHV-12 | 12チャネル AC入力モジュール, 180-280 VAC, チャネル独立 |
GRV-IACIHVS-12 | 12チャネル AC入力モジュール, 180-280 VAC, チャネル独立, ON/OFF状態取得のみ |
GRV-IDC-24 | 24チャネル DC入力モジュール, 15-30 VDC, マイナスコモン |
GRV-IDCS-24 | 24チャネル DC入力モジュール, 15-30 VDC, マイナスコモン, ON/OFF状態取得のみ |
GRV-IDCI-12 | 12チャネル DC入力モジュール, 10-30 VDC, チャネル独立 |
GRV-IDCIS-12 | 12チャネル DC入力モジュール, 10-30 VDC, チャネル独立, ON/OFF状態取得のみ |
GRV-IDCIFQ-12 | 12チャネル DC入力モジュール, 3.6-32 VDC, チャネル独立, 高速入力 |
GRV-IACDCTTL-24 | 24チャネル AC/DC入力, 2.0-16 V AC/DC |
GRV-IACDCTTLS-24 | 24チャネル AC/DC入力, 2.0-16 V AC/DC, ON/OFF状態取得のみ |
デジタル出力モジュール
GRV-OAC-12 | 12チャネル AC出力モジュール, 12-250 VAC |
---|---|
GRV-OACS-12 | 12チャネル AC出力モジュール, 12-250 VAC, ON/OFFのみ |
GRV-OACI-12 | 12チャネル AC出力モジュール, 12-250 VAC, チャネル独立 |
GRV-OACIS-12 | 12チャネル AC出力モジュール, 12-250 VAC, チャネル独立, ON/OFFのみ |
GRV-ODCI-12 | 12チャネル DC出力モジュール, 5-60 VAC, チャネル独立 |
GRV-ODCIS-12 | 12チャネル DC出力モジュール, 5-60 VAC, チャネル独立, ON/OFFのみ |
GRV-ODCSRC-24 | 24チャネル DC出力モジュール, 5-60 VAC, ソース型 |
GRV-OMRIS-8 | 8チャネル リレー接点出力モジュール, 0-250VAC/5-30VDC, 5A |
アナログ入力モジュール
GRV-IICTD-12 | 12チャネル ICTDセンサー入力(ICTD:OPTO22社温度センサー -40〜+100℃) |
---|---|
GRV-IMA-24 | 24チャネル 電流入力, ±20mA, 0/4〜20mA 3レンジパターン選択 |
GRV-IMAI-8 | 8チャネル 電流入力, 0/4〜20mA, チャネル間絶縁, ループ電源(シャーシ/外部選択) |
GRV-ITMI-8 | 8チャネル 熱電対(B,E,J,K,N,R,S,T)/mV(±25〜±1,200 7レンジパターン選択)入力, チャネル間絶縁 |
GRV-IV-24 | 24チャネル 電圧入力, ±1.25〜±160VDC 8レンジパターン選択 |
GRV-ITR-12 | 12チャネル サーミスタ/抵抗値入力, 500〜400kΩ |
アナログ出力モジュール
GRV-OVMAILP-8 | 8チャネル 電圧(0〜5/10V)/電流(0/4〜20mA)出力, チャネル間絶縁, 電源供給(シャーシ/外部選択) |
---|---|
GRV-OVMALC-8 | 8チャネル 電圧(-10〜10V 4レンジパターン選択)/電流(0/4〜20mA)出力, 電源供給(シャーシ) |
通信モジュール
GRV-CSERI-4 | 4ポート RS232/485 通信モジュール |
---|
